(9/29)「桐スピーカーを作ろう会」追加情報

昨日アップした合宿の件。色々とご質問を頂いておりますのでQ&A形式にて補足しておきます。

Q1:合宿後サンバレーで販売の予定は?
A1:合宿限定です。

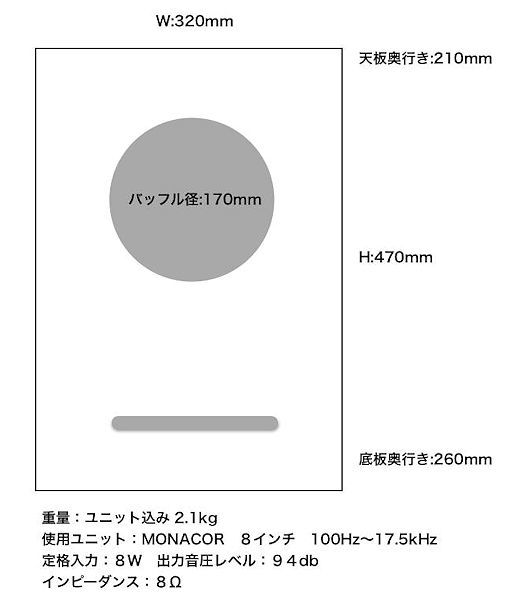

Q2:エンクロージャーのサイズは?
A2:
Q3:桐=柔らかいというイメージがあるが耐久性は?

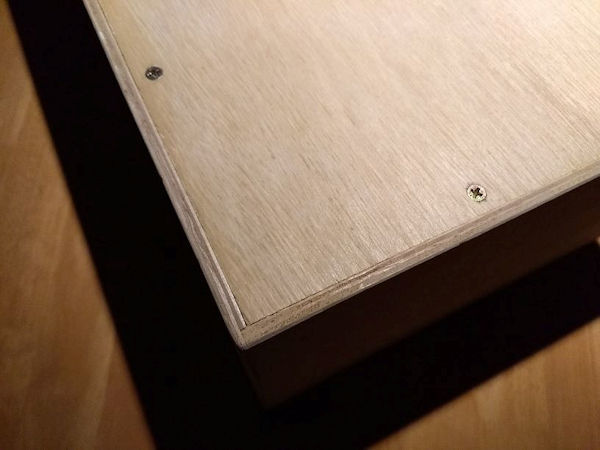

A3:桐合板の板厚5.5mm(フロントバッフルは11mm)と薄いですが、5プライ合板で剛性があり硬度も充分です。また全ての積層が桐材ですので響きを損なうことがありません。

Q4:ユニットについて詳しい情報は?
A4:ブランドはMonacor(ドイツ)です。定格(公称値)は

インピーダンス:8Ω
出力音圧レベル:94dB
再生周波数帯域:100Hz~17.5kHz
定格入力:8W
最低共振周波数:Fo 100Hz
バッフル開口径:φ180mm
重量:0.37kg

Q5:ユニット交換は可能か?
A5:リアマウント用8インチフルレンジであれば問題ありません。ただし木ねじのピッチが異なる場合はフロントバッフルに穴痕が残ります。また重量級ユニットの場合はリングアダプターを追加するなどの対策が必要です。
仕様見直しの結果、ユニットは木ねじ固定でなくボルト固定にしました。またフロントバッフルの板厚は11mmありますので自重の大きいユニットを取り付けて頂いても問題ありません。

Q6:スピーカー端子は?
A6:バナナプラグ対応の汎用品です。

Q7:塗装は?
A7:サンプル画像は透明ニス+少量のチーク色混合の仕上げです。
合宿では塗装はお好みによりステイン着色,ウレタン塗装,オイル仕上げ,塗装無しなどお選びいただけます。

Q8:サランネットなしは選択できる?
A8:スピーカーネットは京都麻を使用。ご希望によりネット無しもOKです。

…今のところこんな感じです。他になにか知りたいことがあればお気軽にお問合せ下さい。お待ちしております!!



by audiokaleidoscope | 2017-09-29 08:14 | オーディオ | Comments(0)

(9/28)ウインズ”モノづくり合宿”やります(11/11~12)

(10/6追記)
個室は満室となりました。相部屋でのご利用は引き続き承ることが出来るそうです。なお標準設定しておりましたMonacorのスピーカーユニットが調達先完売で、今後のお申込みはエンクロージャーのみ(-7,000円)でのお申込みとなります。ぜひお気に入りのユニットご持参のうえご参加下さい。

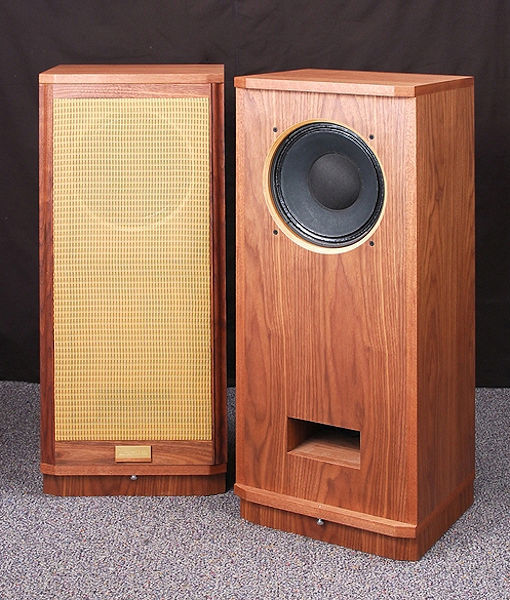

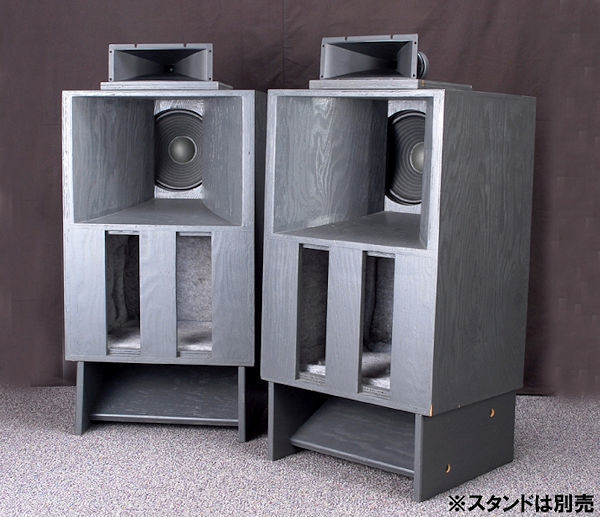

今週ウインズの村瀬さんが来社。このブログの読者の方はウインズといってもピンとこない方も多いかもしれませんね。村瀬さんとはすでに10数年のお付き合いで”元祖道場破り”の人。たぶん2004年頃、”ボクの作ったスピーカーを聴いてくれ!”とショールームに「樽スピーカー」の原型を持ち込まれたのが昨日の事のようです。その後急速に関係性が深まってキット屋のオリジナルスピーカーの大半はウインズ製(あるいは監修)になりました。代表的なところでは…

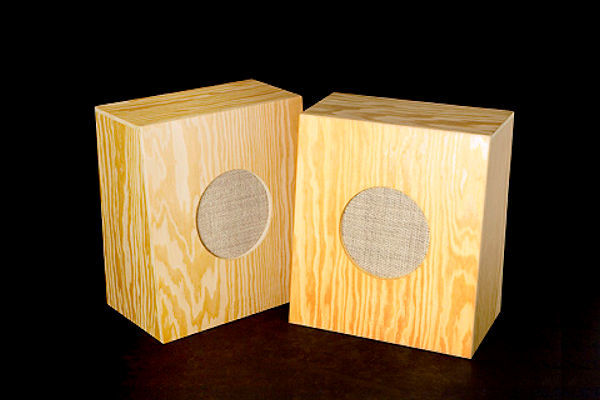

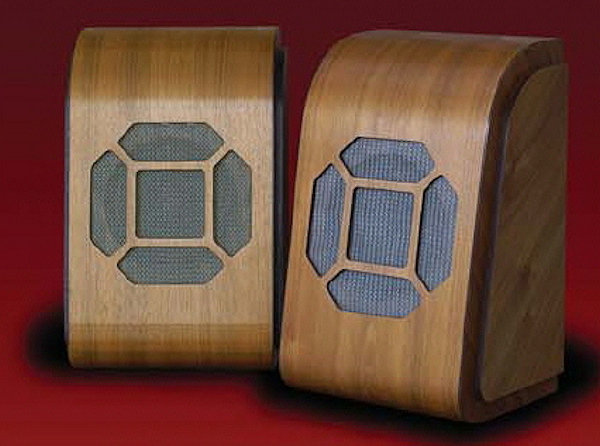

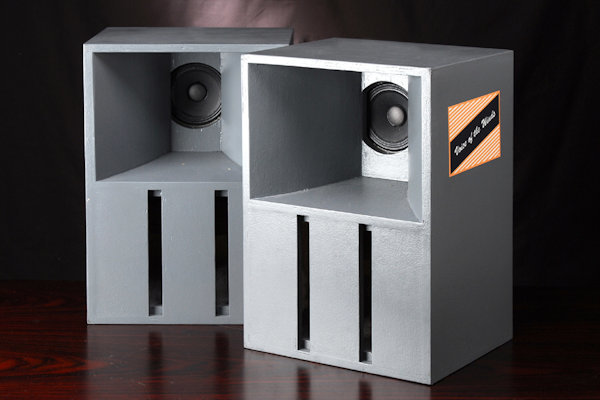

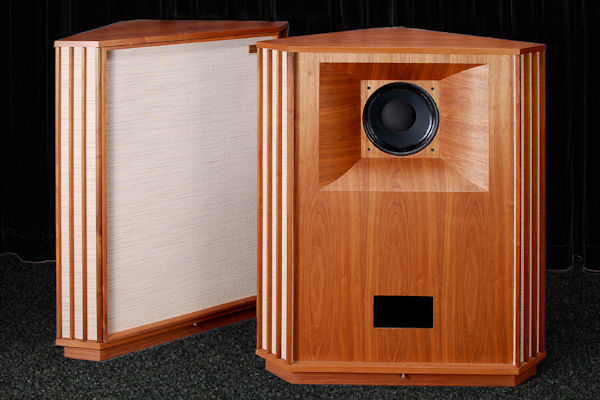

MID

Middy
WS-825
mini825
ランドセル
WE指定8インチ標準箱

…という感じのヴィンテージテイスト溢れる現行製品では味わえない手作り感を重視したスピーカーづくりでは大変お世話になりました。なかには製造に手が回らず1年以上待ち…なんて製品もありましたっけ…そんな村瀬さんが今回持ってこられたのがこれ。

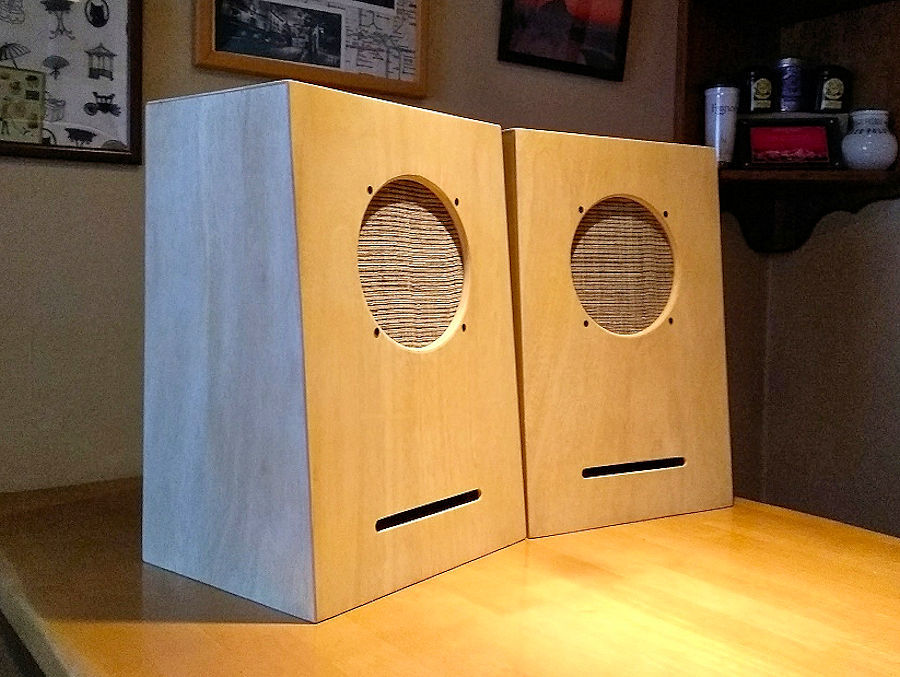

上の指定箱とよく似たWE/ALTEC系のスラントエンクロージャーですが、今回最大のポイントは素材。いままでの針葉樹合板(無節)に代わって村瀬さんが今回持ち込んだのは何と総桐。ユニットはドイツの現行8インチでした。鳴らしてみるとまるでアコースティックギターの胴鳴りを彷彿させる実に豊かな響き。音量を欲張らずに、でもタップリとした量感を伴ってアコースティック楽器やヴォーカルを楽しみたい方にぴったりなシステムと言えると思います。そしてこのスピーカーをペンションウインズのある乗鞍へ皆で集まって自ら組立,仕上げ,塗装,ユニット取付を行う「合宿」形式でやりましょう!というのが今日のお知らせです。

この合宿…すでに10回以上やってきたでしょうか。時にアンプ組立合宿、時にスピーカー組立合宿、時に自作アンプ・スピーカー持ち寄り合宿…実に色々なことを有志の皆さんと集まってやってきたのですが、今回久しぶりに新たな仲間の皆さんのご参加も募らせて頂こう、ということになった次第です。以下、募集要項です。

ペンションWinds合宿”スピーカーをつくろう会”

日時: 2017年11月11日(土)13時集合/~12日(日)12時解散(いずれも現地)
会場:
ペンションウインズ(〒390-1520 長野県 松本市安曇4043-26)
費用: 59,800円(総桐スピーカーキット一式+宿泊代/二食付き)
※ご同伴の方、スピーカー製作をされない方は9,500円(二食付き)
その他: 単独でご参加の場合は相部屋となります。
申込:ウインズへ直接お願いします。
メール:
windsinfo@gmail.com
電話: 0263-93-3162

モノづくりを楽しむのは勿論、ウインズ特製フレンチに舌鼓をうち、そのあと暖炉を囲んで話が弾むひと時の楽しさは格別です。初めての方も是非お気軽にご参加いただければ幸いです。私はアンプを車に積んでプチ試聴会担当頑張ります!





by audiokaleidoscope | 2017-09-28 08:48 | オーディオ | Comments(0)

(9/27) SV-Pre1616D登場!

昨日、待ち焦がれたSV-Pre1616Dのサンプルがやっと完成。図面上では色々と検討,評価して腹に落ちていたわけですが実機を見ると感激もひとしお!これはモノづくりに関わったことのある方共通のカタルシス(心の浄化)の一つ。産みの苦しみが大きければ大きいほどその感動も倍化します。
これがそのSV-Pre1616D。初対面の印象は”おお!何と小さい!”…SV-S1616Dよりも2回りくらい小型でとても可愛いプリに仕上がりました。ツマミの大きさと対比すると大体のサイズイメージが分かるでしょうか。
下のSV-2300LMと比較してもサイズ感が分かるかも…でも中身は強力です。そもそもPre1616Dの発送の原点は完売となったSV-722(マランツ7)のフラットアンプ部分をそのまま1616プラットフォームに移植できないか、というのが原点。Phonoは要らない…でもドライブ力のあるプリは必須…それを出来れば低価格で実現しよう!というのが根っこにありました。

しかし回路的に移植しただけでは面白くない…1616シリーズならではのアイディアを足さないと!、ということで考えたのが以下のポイントです。

・整流素子のダイオード/整流管変更による音の違いを楽しめること
・カソードフォロワ段の真空管を12AX7/12AU7いずれも無調整で差し替えられること
・デジタル入力(USB入力:オプション)が選択できること


をイメージしました。そのほか私どもでは過去採用したことがないバランス調整も追加しています。まずパッとつないで音出しした感じではプリアンプ追加の効果を身をもって体験できるエネルギー感に満ちた表現ということが出来るでしょう。ヴォリューム付きパワーアンプで小音量時に感じる音の曇りや高域の鮮度感の低下が無くなるだけでなく、全体に筋肉質でスケール感の大きな表現に変化します。これはベンチマークしたSV-722の素性の良さが影響している側面も多いにあると思います。

上の写真では整流管仕様で鳴らしていますが、標準のダイオードモジュールでは音が締まりエッジが立つ方向性、オプションの整流管(5AR4)に替えると中低域の密度感が上がり、より響きが良くなる方向性に変化します。また是非トライ頂きたいのがカソフォロ段の真空管変更。標準の12AX7を12AU7に替えるとゾリゾリした質感が現れてよりぶ厚い音に。元のマランツ的な表現を求められるなら3本とも12AX7でダイオード整流。ジャズの熱気や太さを味わいたいのであれば左から3本目を12AU7に替えて整流管で決まりです!

USBオプションにつきましては今のところエレキットのUSB-DACモジュールキットを搭載してチェックしていますが、気軽にPCオーディオを楽しみたい方はこれで十分でしょう。USB入力は不要という方が入力4系統すべてアナログ入力に供することが可能です(USB搭載時はアナログ入力3になります)。

気になる中身ですが…
正統的な1616方式。電源部は基板化されていますが増幅回路部分はオール手配線。入出力周りは結構込み入りますが、それこそが自作の醍醐味ともいえましょう。工数はそれなりに多いですが難易度が高いということはありません。

ここで現時点の仕様をまとめておきますと…

SV-Pre1616Dキット
形式:ライン入力専用プリアンプ
調整機構: 音量,左右バランス
入力:4系統(うち1系統USB入力に変更可)
出力:2系統(Rec Outなし)
配線仕様:手配線(電源部のみ基板)
真空管構成:12AX7(3) ※カソフォロ段12AU7に変更可
整流方式:ダイオードモジュール ※5AR4に変更可
ゲイン: 15dB
周波数特性:15Hz~70kHz
シャーシサイズmm:W250×D200×H136.5
予価:59,000円(税別・送料込) ※真空管別売
発売:2018年3月(予定)


という感じです。とりあえずフェアへはこの状態で持ち込み、改めて評価をキッチリやって修正すべきは修正して完全な状態で3月にお目見え…というスケジュール。早くフェアでコイツの音を聴いて頂きたい!早くもウズウズしている今日の私でした。



by audiokaleidoscope | 2017-09-27 12:46 | オーディオ | Comments(0)

(9/26)TU-8600SV完成レポート第一号

毎日出社して最初にやるのはメールの確認。この仕事を始めてからずっと”モノの縁よりヒトの縁”を大切にしようと思ってきた私の欠かせない儀式。このメールのやりとりだけで一冊本が書けるくらい色々なお話があり、単にモノの売り買いだけでなくオーディオと音楽を中心とした仲間との交流が数限りなく繰り返されてきました。

今日お!っと思ったのがWさんからのメール。Wさんともかれこれ10年以上のお付き合い。試聴会やフェアでもお見掛けしてお話する間柄で決してネットにおけるバーチャルな関係でなくリアルなオーディオ仲間の一人です。少し前、TU-8600がエレキットから出るよ!という告知が流れたあとWさんから連絡があり、”ぜひPSVANE WE仕様も出して!”と言われたことがきっかけでSVバージョンが生まれたという経緯もあります。今日のメールではすでに完成されて音出しされているということで、私どもに届いた完成第一号の連絡でした。
TU-3600完成しました。恐ろしく低ノイズです。
もちろん例のジェンセン四個は最初から搭載いたしました。
早速、いろいろと試聴を初めています。
まず驚いたのは、ハムバランサーがありません。
それでも、前の機種でメイズの多かった球が静かになりました。
次に、かつての300-88モデルを試しましたところ、現代的な
ワイドレンジで結構低域も高域も伸びています。
まだまだ、いろいろと試して見たいと思います。

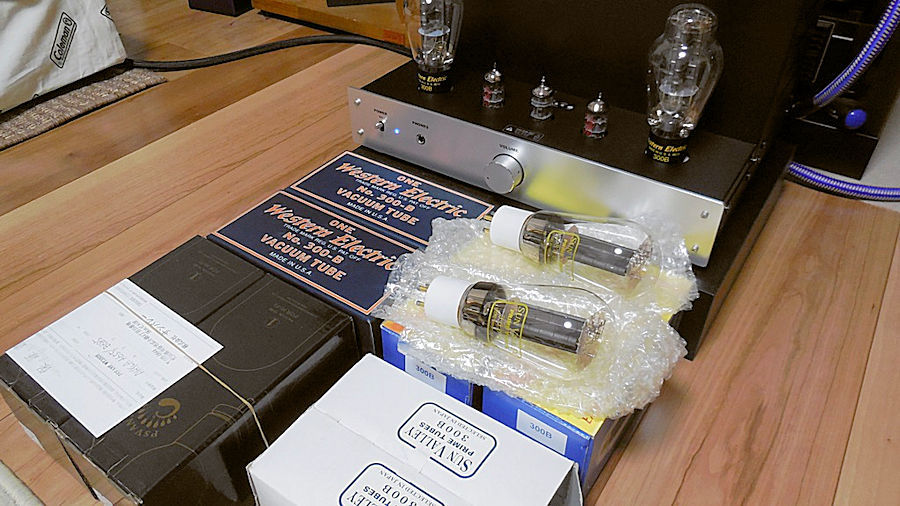

以前TU-8600における300Bの比較について書かせて頂きました。Wさんもたくさん300Bをお持ちのご様子。これからとっかえひっかえお楽しみになることでしょう。完成のご連絡が嬉しかったのは勿論ですが、それ以上にWさんが楽しそうにオーディオと向き合っておられる、その雰囲気がメールと写真から伝わってきて何より心動かされました。Wさん、有難うございました!



by audiokaleidoscope | 2017-09-26 08:38 | オーディオ | Comments(0)

(9/23)パラゴン詣で

今月のショールーム開放日に話がでたパラゴンのあるカフェ。開放日にいらっしゃっていたSさんとTさんからお話を伺って人気店だからランチのお客さんが引いた後の方がいいよね…ということになり、珈琲を戴きながらチョット覗いてみよう…と軽い気持ちで伺ったら地元のジャズファン、オーディオ好きの皆さんが集まったプチオフのような楽しい午後になりました。

お店の名前は「茶楽音」(ちゃらね)。美味しいお茶と美しい音を楽しみましょう…という意味なんでしょうね、きっと。私が伺った時には静かにパラゴンが鳴っていました。
1972年のロットとか。あんまりキレイなのでオーバーホールされたんですか?と伺うと、買った時のまんま…とのこと。お客さんでパラゴン使いの方はたくさん存じ上げていますが、フルオリジナルでこれだけ傷のない個体は見たことがありません。聞けば永く海外にあった個体のようで高温多湿な日本で劣化しやすいパーチクルの傷みも全くと言っていいほどありません。
塗装もヤレていないし金属部分の錆もない極上パラゴン。72年ということはLE15-375-075でネットワークはN500H/N7000の筈…で鳴らしているのは…
CDプレーヤーはたぶんマッキンMCD7005。もう30年くらい経つんじゃないでしょうか。プリはマランツ7.パワーはいずれもEL34PPでラックスキットと自作?
ターンテーブルもラックスでツインアーム仕様。
もちろんジャズ中心ですが、新しめの音源も結構あって女性が多いカフェならではの品ぞろえと言えるでしょうか。
反対側には蓄音機やサックスなども置かれていて和風モダン的な感じが素敵です。ここは靴を脱いでお邪魔するお座敷のお店。とてもリラックスできます。

音量は会話が出来る程度…恐らく1Wちょっと切るくらい。大変上品で清々しいサウンドです。ステレオ形式ありながら極めて内振りにセットされた375の音が中央のラウンドしたリフレクション(反射)パネルに当たって跳ね返り、モノラル的に音像が浮かび上がるところまでドライブされていませんでしたが、お客さんが引いたところでお店のNさんがアナログでMistyを掛けてヴォリュームをガバっと上げたところ中高域の張りと明るさのあるJBLサウンドが一気に牙を剥いてこっちに向かってきました。300Bプッシュか211シングル辺りで中域の音触(ザックリした質感)が出てくるとどんな音になるんだろう…という気も。

伺ったところでは月に一度、ジャズ好きが集まってディナーを食しながらオーディオを楽しむ夕べがあるそう。フェア明けにでも一度お邪魔させて頂いて、更にこのパラゴンの魅力を喫し尽くしたいと思っています。

ショールームに試聴にいらっしゃる方、ぜひスケジュールに茶良音さんも加えて下さい!!場所は岡崎市です。



by audiokaleidoscope | 2017-09-23 19:46 | オーディオ | Comments(0)

(9/21)真空管オーディオフェア デモプラン

開催まであと2週間あまりとなった真空管オーディオフェア。今回も各社の新製品と趣向を凝らしたデモで賑わうことでしょう。何年前だったか記憶がありませんがフェアが有料化されることになって「入場料以上の収穫を持ち帰っていただけるデモをやらないと!」と思って頑張って来た訳ですが、今年わたし共のブースはかなり様変わりします。去年の状況はこちら…


上のリンクに入って3枚目の写真を見て頂くと分かるんですが、何しろギューギューで50席用意している椅子では足らず立見の方が多い時でプラス30~40というタイミングもありました。私どもの従来のプレゼンテーションはモノ以上にオト重視。もちろんそれはそれで意味があったと思いますし、中にはデモを録音されたり動画に収めたりする方もおられたので、毎回楽しみにして下さった方も多かったのではないかと思っています。

一方で今回出展社は全部で48もある訳で、1時間も2時間も私のデモに付き合えない方にとっては何と不便極まりないブースという部分も多分に予想されます。つまり人垣を縫って奥まで入り込まないと製品が見えない、何が鳴ってるか画面では映っているものの遠くでよく分からない…そういうご不満が過去少なからずあったという反省もあります。

そこで今回は実質35坪(70畳分)のブースをキッチリ2分割して半分は”聴く”スペース(試聴コーナー)、もう半分は”見る,知る”スペースとして製品展示,技術相談,物販に特化する予定です。こうすることで従来通り何時間もいらっしゃる方とチョット見の方の両方のニーズにマッチするのではないか…という目論見です。

詳細は近いうちにホームページにアップしますが、今日までに(ほぼ)決まったことをお知らせしておきます。まずはイベントタイムですが…

(1)10/8(日)17:30~18:30
ミキサーズ・ラボpresents
「音楽録音現場から見たハイレゾ音の魅力・今後の展望」
講演 レコーディング・エンジニア
高田英男さん

(2)10/9(祝)14:30~15:30
ディスクユニオンJazzTOKYO presents
「真空管アンプで聴くJAZZレコードの世界」
講演
生島昇さん
という内容です。最近のトレンドであるハイレゾ音源の現状と今後の展望、そして復活というよりはメインストリームと言っても良い盛り上がりを見せているアナログブームの両面を切り取り、いずれも最前線の現場で活躍される第一人者のお二方にお出まし願ってイキの良いお話を聞かせていただこう!という趣向です。

事前の整理券等の配付は予定しておりません。例年よりお席が減りますので参加ご希望の方はお早めにブースでお越し頂きたいと思います。

その他、機器まわりのデモにつきましてはこんな感じです。
※クリックで拡大します

従来は機種別で五月雨式にデモをやっていましたが、今回は明確にテーマを決めて来場される皆さんが事前に会場内のスケジュールを組みやすいようにしたつもりです。知識編あり、先日解禁したSV-Pre1616Dの初披露あり、球の差し替え実験あり…様々なニーズにマッチするよう、開催当日まで知恵を絞っていくつもりです。どうぞお楽しみに!!



by audiokaleidoscope | 2017-09-21 12:41 | オーディオ | Comments(0)

(9/18)クラシックは生に限る・・・か?

昨日の台風は当地でもかなり激しく、築90年の母屋が倒れるのではないか?・・・と気になって夜中に何度も目が覚めるほどの猛威。幸い庭木の枝と盆栽の鉢に多少のダメージがあったものの何とか通過。会社も大丈夫・・・と思っていたらエアコンの室外機が転んでますよ、と連絡。やっぱり相当の勢いだったんだな、と。私が子供の頃、日本は温帯だと習ったけど、たぶん既に日本の気候は半亜熱帯。昨今の雨の降り方はまさにスコールのよう。これから先、地球の温暖化によって何が起こるのか・・・少し不安になった今回の台風。

そんな台風一過の今日、久しぶりにCDのご紹介。真空管アンプで音楽を聴く方の多くはジャズやクラシックを多少なりとも楽しまれる筈。ただクラシックはヤッパリ生の方が良い・・・という方も少なからずいらっしゃるかも。かの五味康祐先生が名著「オーディオ巡礼」の冒頭で、

”あのほそい針先で、そのフォルテを拾おうというのもどだい無理な話である。また、より高忠実度の再生音を念願するにせよ、音の発源体となるのがせいぜい一五インチ程度のスピーカーであってみれば、これまた多くを望むほうが無理だろう。結局、どこかで処理された、あるいは取捨選択された音を、生らしく聴くことで我々は我慢しなければならない”

と書き、後に菅野沖彦さんをして

”オーディオには上手に嘘をついて欲しい”

と言わしめた、その限界と寧ろ逆説的な意味での可能性に賭ける私たち音楽愛好家の性(さが)を以ってしてもクラシックを生々しく、ホールを彷彿させる雰囲気で愉しむのは経験と感性の両方を必要とするかも。そしてクラシックは録音も千差万別。トーンマイスターの誰々が録音したと喧伝される音源が必ずしも名録音と限らない。

そんななか、極めて自然な音場感と音色の素直さで全くと言って違和感なく、何度も聴き直したくなるCDと最近出会った。メジャーレーベルの量産CDではない。恐らく数百枚しか打たれていない、恐らくはホール自主制作のライブ録音。これが実にいい!

名古屋の「宗次ホール」でのライブレコーディングで販売店のレビューによれば

”2017年4月15日。名古屋栄宗次ホールで画期的なコンサートが開かれた。モーツァルトのピアノ協奏曲第23,24,25,26番の連続演奏会。まあ、それならありえない話ではない。しかし今回の編成は、イグナツ・ラッハナー編曲による「弦楽四重奏とコントラバス」によるピアノ六重奏版。

(中略)


バックを務めるアンサンブルのリーダーは平光 真彌氏。第1回宗次ホール弦楽四重奏コンクール第1位。愛知室内オーケストラのコンマス、春日井交響楽団の客演コンマスを務める実力派。音楽のツボを絶対はずさない「泣き泣き」のソリストでもある。今回も五島 史誉のピアノにピッタリ寄り添いつつ、ときには「これはヴァイオリン・ソナタか!?」というような美しい見せ場も作ってくれる。


さてその4/15の演奏会のうち、今回23番と25番が宗次ホール・レーベルとしてCD化された。モーツァルトの音楽を奏でる五島 史誉の典雅なピアノに酔いしれるもいいだろう、平光軍団の絶妙なアンサンブルに心揺さぶられるのもいいだろう、ラッハナーの「モーツァルト愛」に貫かれた精妙且つ優雅な編曲に心奪われるのもいいだろう。
(後略)


このCDを聴いて特筆すべきはピアノと弦の(特に高域の)美しさ。全くデフォルメがなくクラシックCDにありがちな過装飾(オーバーレゾナンス)な感じが些かもない。少し大袈裟に言えば眼前にホールのステージが出来(しゅったい)する。恐らくはホール備え付けのコンデンサーマイク一本によるワンポイント録音。だからこそか、演奏者たちを斜め上から俯瞰するような極めて自然な音色と音場。そして録られた音そのままで変に弄られていないからか(実はこれがとても大事)、各楽器の質感が極めて生々しく、そして直接音のリアリズムと残響のバランスのニュートラルさが素晴らしい。

地元の若手演奏家が実力派ピアニストに寄り添って美しく音楽を描く・・・実に清々しく心地よい音楽体験が生演奏と同じレベルで・・・そして何度でも体験出来る。これはオーディオならではのマジックであるに違いない・・・そう心から思えた空気の澄んだ初秋のひと時だった。


by audiokaleidoscope | 2017-09-18 22:03 | オーディオ | Comments(4)

(9/15)上野→世田谷→西麻布→川崎へ

東京三日目はお客さん宅と打ち合わせ。まずは上野のKさん宅へ。

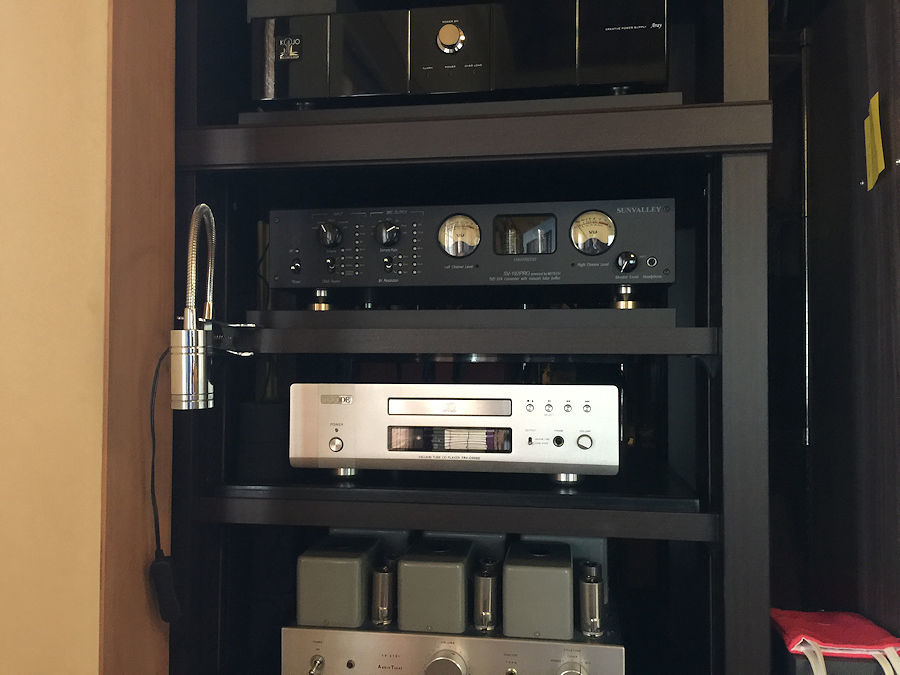

写真の機器+300BパラシングルでELACのスピーカーを鳴らすKさん。オーディオテクネのプリをSV-310に…検討中ということでデモ機を持って参上しました。ELACの極上の音場感にプラスして如何に実体感を引き寄せるか…そのポイントがプリです。その目的に最も合致するのがSV-310という訳です。

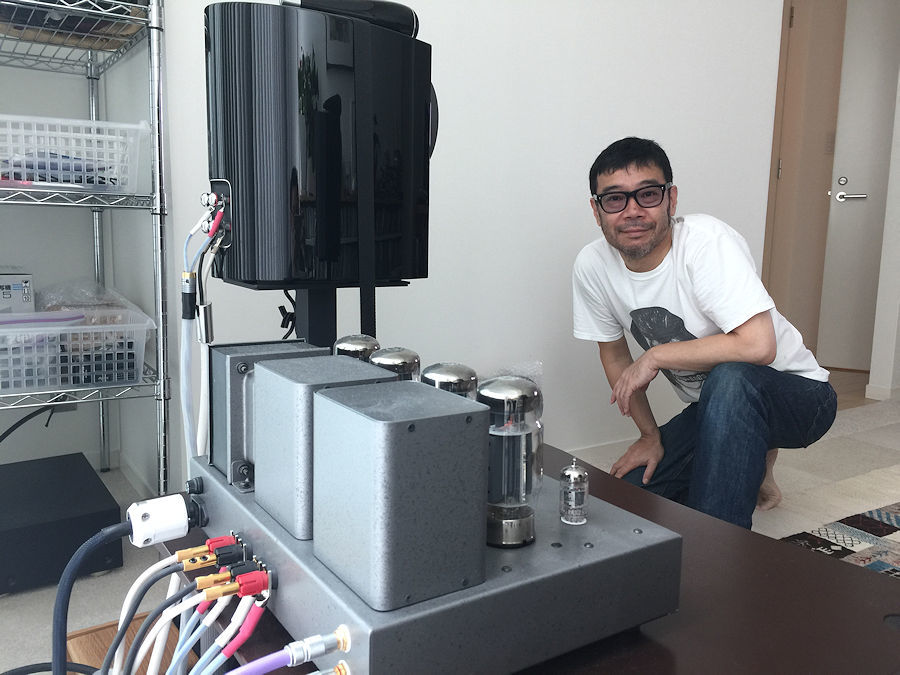

上野を出て世田谷へ。写真家平間さんのご自宅に向かいました。

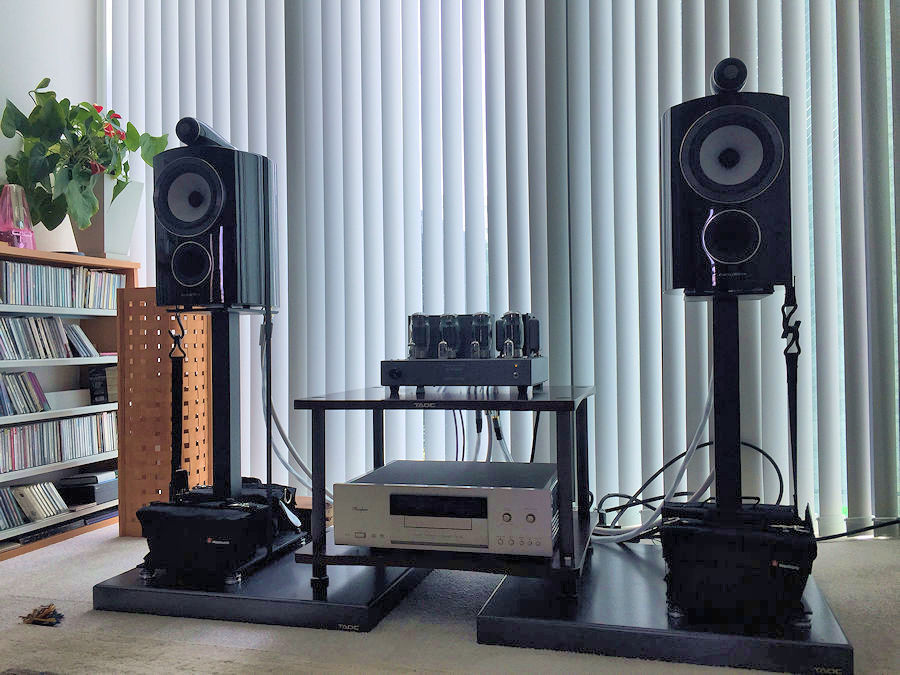

管球王国取材時とは設置場所が変わり、音も随分変わっていました。空間のノンリニア(定在波)が減り以前にも増して筋肉質で熱い音に。SV-P1616D/KT120が余裕綽々でB&W 805D3をドライブしている感じです。”更によく鳴ってるんじゃないです?”と伺うと、いくつかの秘密を教えて下さいました。

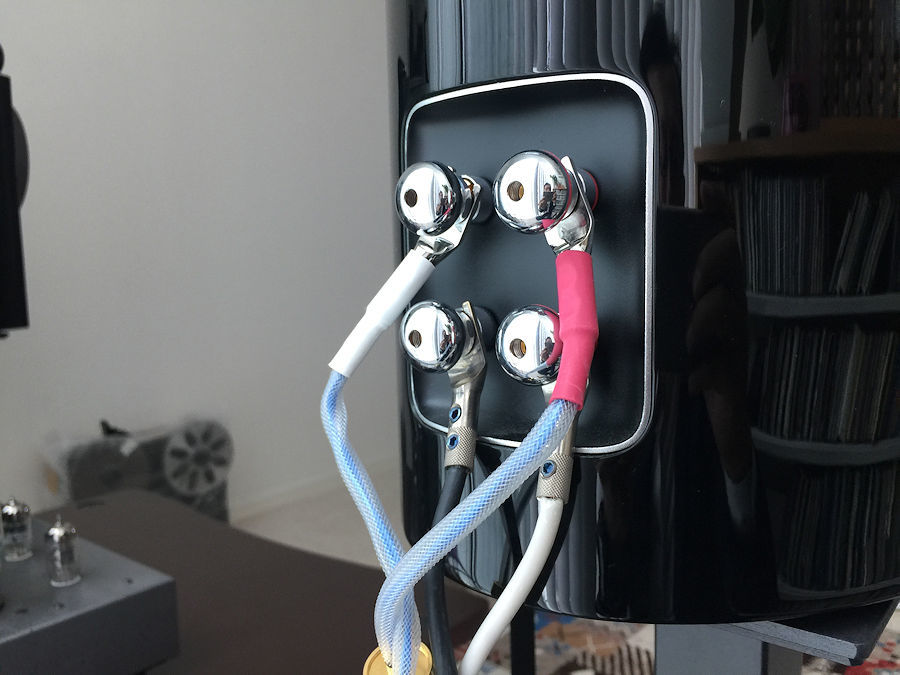

まずはスピーカーケーブルのバイワイア。いずれもオヤイデで上は銀線、下はTUNAMI(津波)だそう。電源ケーブルもオヤイデ。テーブルタップは先日の収録で最高のパフォーマンスを発揮した光城精工製を新規採用。

バイワイヤリングの状況

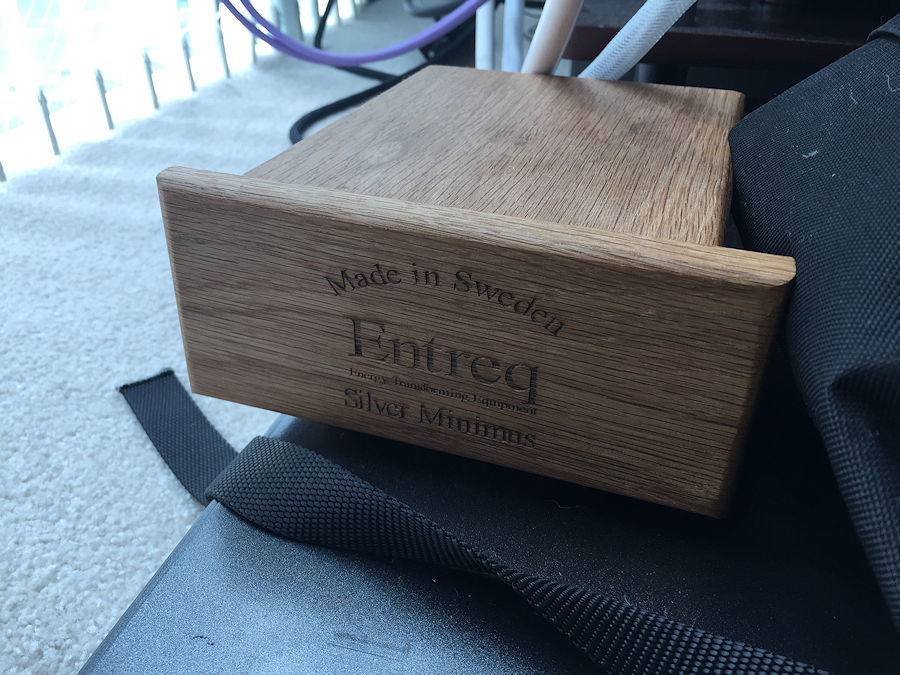

そしてこちらは詳細不明の”仮想アース”。平間さんはタイプの異なる2台を同時に使用されていて”一つは上が伸びる、もう一つは下が伸びる”とか。これらの相乗効果で更に立体感と躍動感のあるニュー平間サウンドが生まれたという訳です。
今回急に平間邸をお邪魔したのは昨日の収録で台風の目となったGold Lion ECC82の音を聴いていただきたかったから。低域の伸びがと弾む感じが更に増しゴキゲンな音になりました。

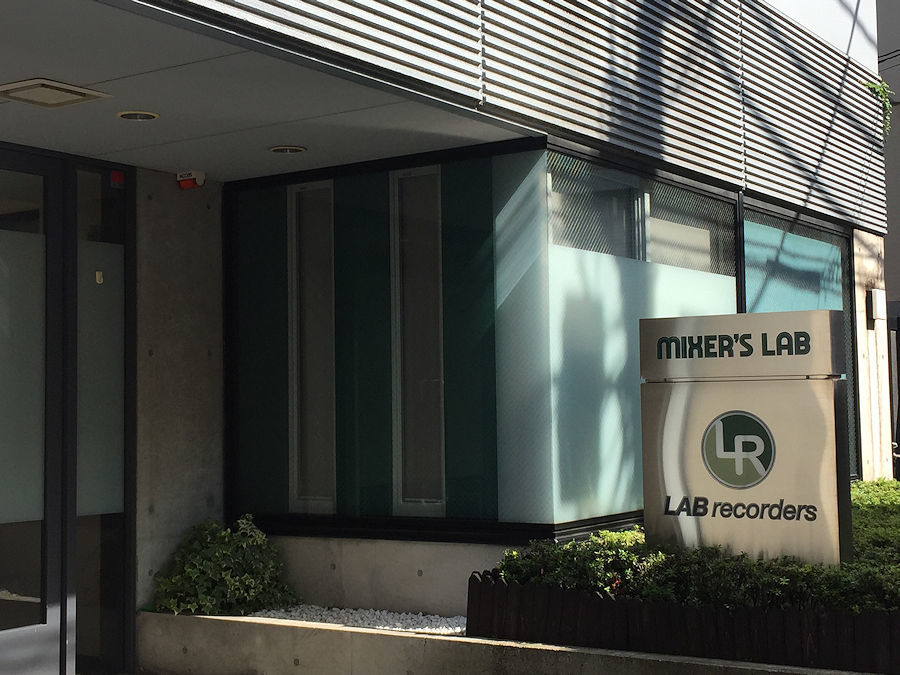

平間邸に続いては西麻布のミキサーズラボへ。ここでは来月の真空管オーディオフェアのイベントタイム(10/8土曜日 17:30~)にレコーディングエンジニアのレジェンド、高田英男さんのデジタルオーディオ最前線に関する基調講演についての打ち合わせです。PCオーディオをこれからやってみたいと思っている方から筋金入りのマニアまで納得のスペシャルプレゼンテーションをお送りする予定です(詳細は後日発表します)。384kHz/32bit,11.2MHz/1bitサウンドの衝撃を是非味わって下さい。

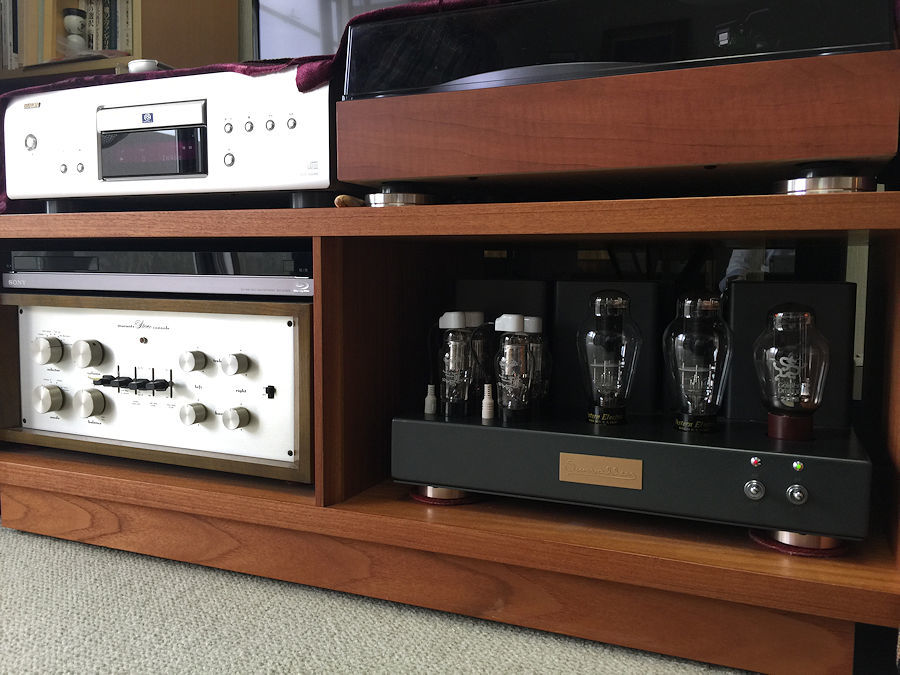

そして最後は川崎のIさん宅へ。オートグラフを300Bでシングルで鳴らす達人ですが、納品後4年半ほどになるSV-91Bのご機嫌を伺いにお邪魔してきました。
プリはマランツ7。300BはWE300B(1988)。Iさんのオートグラフは極めて小音量でも素晴らしい音場感と響きの奥行きがあり同じスピーカーを使っている私にとっても目標の音の一つ。短い時間でしたがタップリと素晴らしい音を満喫させて頂きました。

…そんな訳で来週から加速する真空管オーディオフェア準備から年末まで一気に突っ走る時期がやってきました。その前の少しの息抜き…とても充実して楽しい三日間の東京でした。




by audiokaleidoscope | 2017-09-16 15:48 | オーディオ | Comments(0)

(9/14)徹底研究シリーズ SV-91B, SV-P1616D/多極管仕様

今日はMUSICBIRD収録。今回は”徹底研究シリーズ”としてパート1:SV-91B,パート2:SV-P1616D/多極管仕様を取り上げました。

まずはSV-91Bの回(オンエア11/10)では真空管アンプの音を決定づける重要な要素として

・出力管の選択(三極管,多極管)
・回路形式の選択(シングル,プッシュプル)


以上で人間でいえば骨格が決まり、そのうえで音に重要な影響をおよぼすものとして配慮すべきは

・出力管の動作点の決定
・ゲイン配分
・十分な電源回路


が基本です。ここでアンプのキャラクターの約70%が決まり、特性的な部分はほぼ決まってくるということになります。一方で残り30%をどう追い込んでいくかが実は最も重要で楽器であれば”鳴り”に直接大きな影響を及ぼす”キモ”の部分と言い換えることもできます。料理でいえば立派な厨房設備と最高級の素材と完璧なレシピがあっても最後は人の手でいかに食べる方に美味しく食べて頂こうという”思いやり”があって初めて本当に美味しい料理が出来るのと一緒です。

オーディオでも同じで特性は素晴らしくても音に魅力がない…言い換えれば心に響いてこないものも沢山あります。今日はSV-91Bを素材に使い残り30%の味付けによって音がどう変わるかを実際にスタジオで検証実験を行いました。まずはNFBの変更による音の変化(無帰還,帰還量(小),帰還量(大)の比較)です。

NFBとは

増幅回路のなかで歪みが生じていると、出力側に歪んだ波形が現われます。歪んでいない入力波形と歪んだ波形とが比較され、引き算の結果である差分を入力に戻すことで出力波形に現れる歪み分をキャンセルしようというのがNFBの基本です。

①無帰還
②帰還1.7dB(Rnf=47k) 初期モデル標準
③帰還4.5dB(Rnf=15k) 現行モデル標準


理論上は帰還量が多ければ多いほど諸特性が改善する筈ですが、実際はそうならない訳でむしろ深すぎる帰還は音の鮮度が失われるだけでなく、最悪の場合アンプを破壊する極めてクリティカルな部分です。

続いて行ったのがカップリングコンデンサーの交換による音の変化をリアルタイムに聴く実験です。これは面白かった!


標準DEL RITOMO


グレードアップ JENSEN 0.1uF(銅箔)

カップリングコンデンサーとは

真空管同士を繋ぐコンデンサカップリングコンデンサーと言います。コンデンサーは交流電流は流しますが直流電流は流しません。音楽信号は交流なので次の真空管へ流れますが、真空管の出力電圧は直流なのでカップリングコンデンサでカットされる仕組みですが、ここが音質に与える影響は極めて大きなもので一般にパワーアンプではオイルコンを用いることが音質改善に与すると言われています。SV-91Bでは標準でもオイルコンが採用されていますが、更に音質を向上させるための決定打がJENSENです。

①標準(デル・リトモ オイルコン 0.1uF)
②JENSEN 0.1uF
錫箔
③JENSEN 0.1uF銅箔

を比較した訳ですが、錫泊と銅箔の比較はこの番組でも初の取り組みです。繊細感重視の場合は錫,エネルギー感重視の場合は銅になる訳ですが、その如実な音の違いがスタジオで確認できました。

以上を比較した結果、帰還量4.5dB(Rnf=15kΩ),カップリングJENSEN銅箔が最も好ましいという結果が出たので、これをデフォルトとして次に

真空管による音の変化を確認しています。

①標準(LM310A-Prime300Bver.4-GD274B)
②PSVANE WE仕様
③オールWE(刻印)


標準仕様


オールWE仕様(WE310Bメッシュ-WE337Aメッシュ-WE300B-WE274B)すべて刻印40’s

この部分に関してはオンエアでその差を感じて下さい、としか申し上げようがありません。あえて言葉で表現するとすれば標準,PSVANE WE,オールWE(刻印)と聴き較べていくなかで深み,懐の深さ,陰影といった部分において明示的な違いが現れていることを理解頂けると思います。

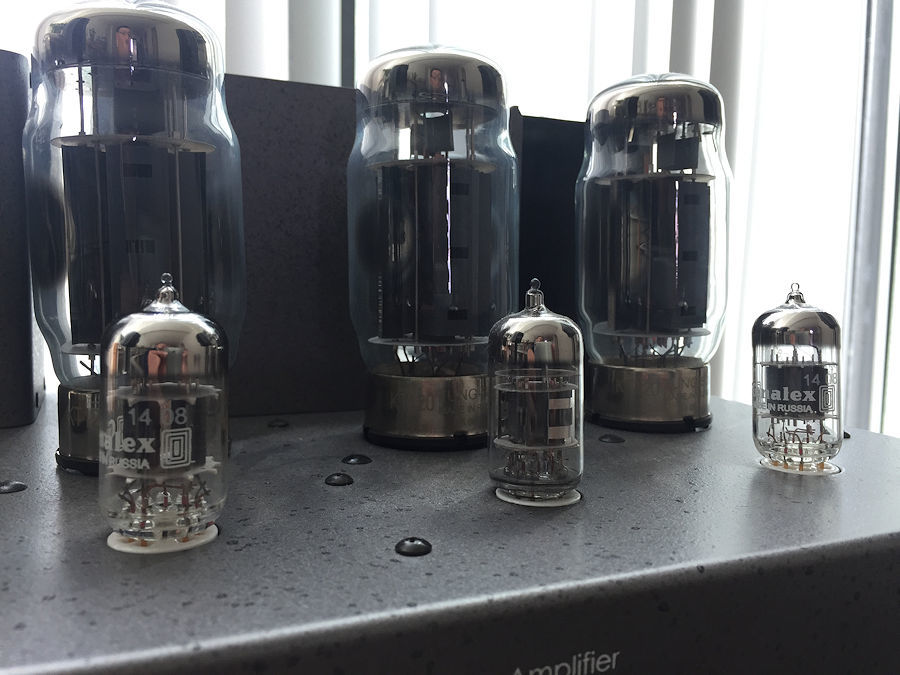

続いてはパート2(オンエア11/24)ではSV-P1616D/多極管仕様の最大の魅力であり特徴である様々な出力管の無調整差し替えを通じて真空管アンプの最大の魅力である豊かな楽器性を楽しんでいただきます。従来と異なるのは電圧増幅段(初段/ドライブ段)の差し替えを行ったこと。大変興味深い結果が出たことをお知らせしておきます。

1.電圧増幅管の変更
①GD12AT7/GD12AU7(標準)
②JJECC81/JJECC82
③JJECC81/Gold LionECC82
④TelefunkenECC81/Mullard CV4003

ここで素晴らしいパフォーマンスを発揮したのはGold LionECC82でした。正直あまりマークしていなかっただけに、その見事な力感とレンジ感にスタジオにいた全員が唸ったというのが正直なところです。

続いて行ったのが

2.出力管の変更
①Golden Dragon EL34/6CA7
②TUNG-SOL 6L6GC STR
③Gold Lion KT66
④Gold Lion KT88
⑤GD 6550C
⑥TUNG-SOL KT120
⑦TUNG-SOL KT150
⑧GEC KT88(オリジナル)

の比較。電圧増幅段は評価の高かったJJ ECC81/Gold LionECC82に固定して各種出力管の音を比較した訳ですが、同ブランドの強みかGold Lion KT88のパフォーマンスが非常に印象に残りました。その他TUNG SOL 6L6GC STR,GD 6550C,TUNG SOL KT150なども好表現であえるなかで、やはり別格だったのはオリジナルGEC KT88の音でした。


TUNG SOL 6L6GC STR


Golden Dragon 6550C


Telefunken ECC81,Mullard CV4003,GEC KT88


…こんな感じの収録でした。私自身にとってもいくつかの気づきがあり、楽しい収録になりました。詳細は是非オンエアで!!現在コミコミLightが大好評ということでリスナーさんもドンドン増えているそう。出る側も更に頑張ります!!




by audiokaleidoscope | 2017-09-15 08:26 | オーディオ | Comments(0)

(9/7_2)TU-8600のJENSEN化

(9/8 追記)
本日より予約受付開始しましたTU-8600ですが、おすすめオプションでご紹介したJENSEN 0.22uFに関して予想を大きく超えるご注文を頂いており、状況によってJENSENのみ後日発送となる可能性がございます。TU-8600と同時注文の場合は別送となりましても送料は当社にて負担致します。大変ご不便をお掛けしますが、予めご了承いただきますよう、宜しくお願い申し上げます。


WE300Bの修復がナントカ終わって接着剤で再固定しているとJENSEN到着!早速作業再開です。
写真の左側が標準のフィルムコンで右のデカいのがJENSEN。同容量でどうしてこんなにサイズが違うのかは今もって不明ですが音の良さは折り紙付き。海外ハイエンド真空管アンプにもJENSENはしばしば使われ、ある意味高音質オイルコンのスタンダードになりつつあるのは10数年これをお奨めしたきた私にとっても非常に嬉しいことです。
標準のコンデンサーを外しJENSENに交換。バラシ作業よりも交換作業の方がはるかに短時間に終わる…ということは最初からやっておいた方が賢明ということでしょう。因みに前の投稿でJENSENの方向性について触れましたが、上の写真が正しい状態です。基板手前側がアンプ正面で外側(出力段)は黒線が下向き、内側(電圧段)は黒線が上向きと覚えると間違いありません。

そして先ほど修復したWE300Bを装着。オールJENSEN/WE300B仕様の最強バージョンです!
JENSENは初期エージングに時間がかかります(サイズ的にみても納得)。本当は20~50時間鳴らし込みたいところですが、通電後わずか10分程度でフィルムコンとは明らかに肌合いの異なる”絹ずれサウンド”が片鱗を現し始めます。この感じ…決して半導体アンプからは聴こえてこないしっとりとした湿度感、そして音触感(音の表面のケバ。テクスチャーとでも言った方がいいでしょうか)が試聴室に満ちてきて「これぞ300B」という音にどんどん変わっていくのが分かります。

今回半日かけて色々と試してみたTU-8600ですが、出力管によっても音が大きく変化する反応の良さは勿論、使うパーツ類にもかなり敏感であることが分かりました。少々高いですがカップリングは是非ともオイルコンに!…というのが正直な印象です。そのうえで球の個性を活かす…それがTU⁻8600を最もよい形で使い切るコツのように感じました。実に良いアンプです!!





by audiokaleidoscope | 2017-09-07 18:41 | オーディオ | Comments(0)
